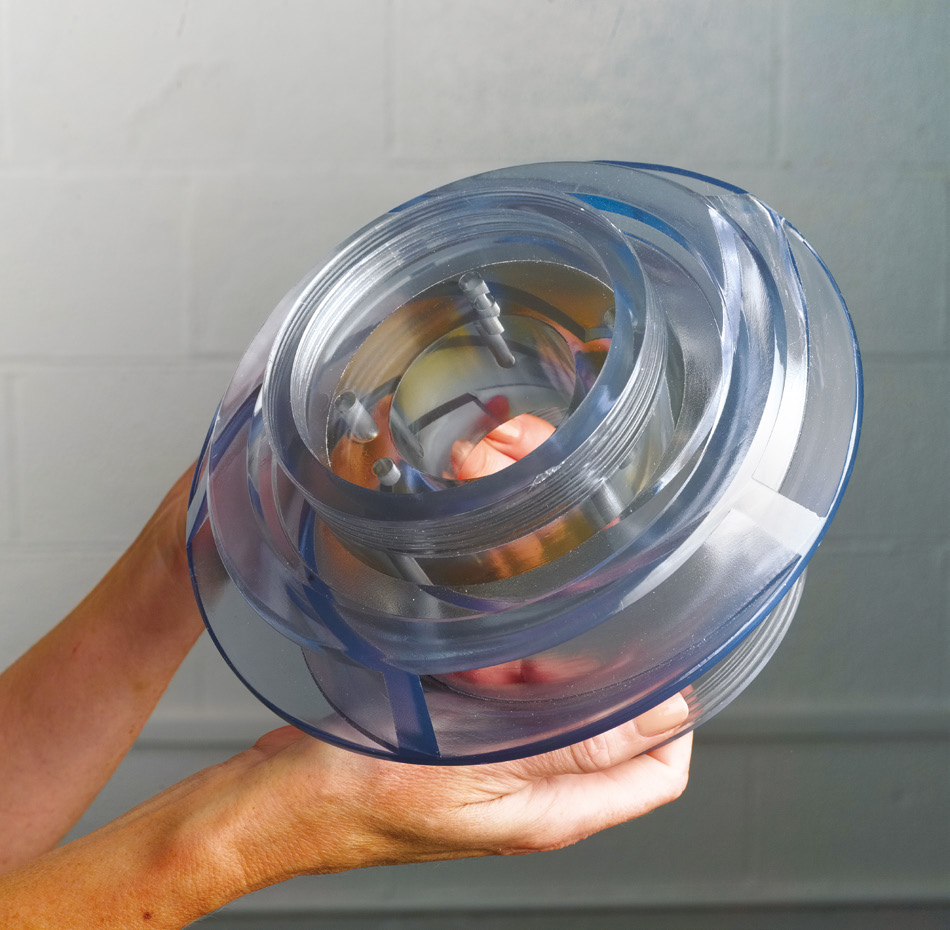

Plastique Transparent
Cette résine PP Transparent pour impression 3D SLA offre plusieurs avantages :
- Idéal pour des prototypes robustes,
- Grande précision,
- Excellente qualité de surface,
- Très étanche,
- Grande dureté,
- Légère flexion disponible.
- Des pièces très esthétiques.

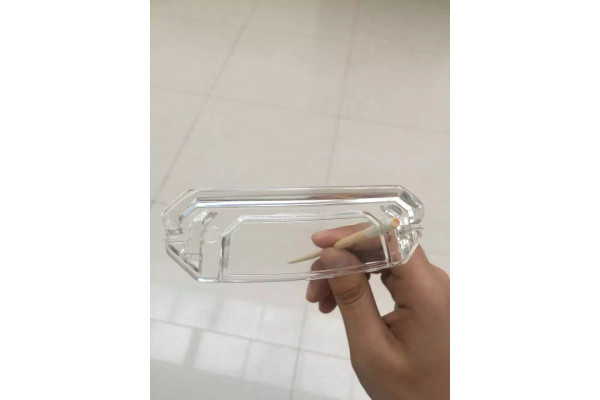

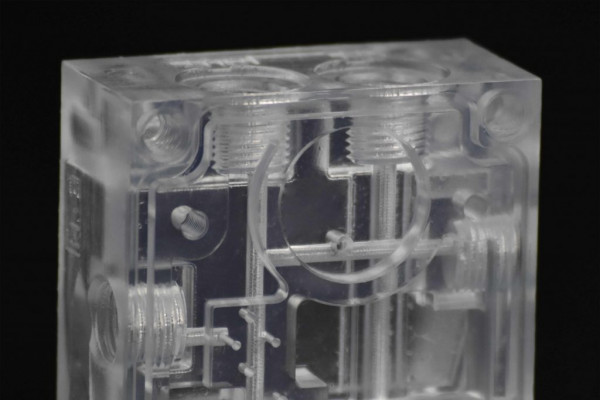

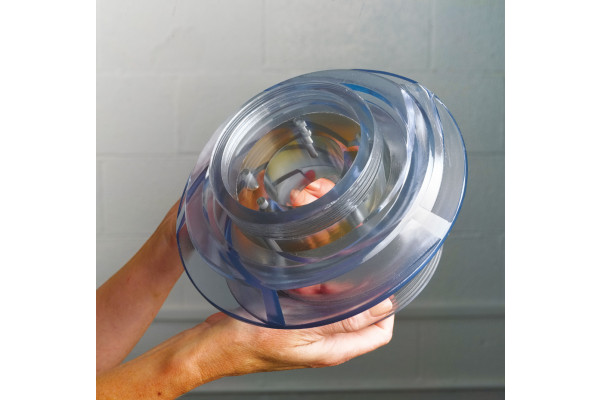

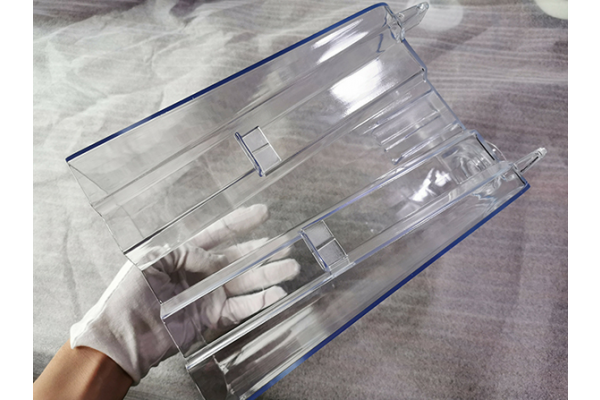

Applications du Plastique Transparent
Cette matière transparente présente des propriétés similaires aux résines de type ABS (Acrylonitrile Butadiène Styrène) et PBT (Polytéraphtalate de BuTylène). Très transparente, la matière est généralement utilisée pour la production de prototypes soumis à efforts, tels que :
- Des prototypes techniques pour présentation,
- Des moules à froid,
- Des modèles artistiques,
- Des displays (PLV),
- Des maquettes (d’architectures, événementielles, etc)
Technologie d’impression 3D ABS
Inventée dans les années 80, la stéréolithographie (SLA) est une technique dite d’impression 3D qui permet de fabriquer des objets solides à partir d’un fichier 3D et de résine. Cette dernière est une composition liquide de polymère et d’additifs (réactifs). Un faisceau laser dessine chaque couche du fichier 3D à la surface de la résine qui va se photo-polymériser. L'objet est ainsi obtenu par superposition de tranches fines de matière.
La stéréolithographie est la technique d'impression 3D la plus précise, et l'usage de la résine photo-sensible procure un état de surface lisse et étanche.
La stéréolithographie est la technique d'impression 3D la plus précise, et l'usage de la résine photo-sensible procure un état de surface lisse et étanche.
Informations complémentaires sur la résine transparente
Ce procédé de fabrication ne permet pas de fabriquer des ensembles articulables, à l’inverse du procédé de frittage de poudre. De plus, de par leur composition, les résines d’impression 3D ne sont pas biocompatibles, les pièces ne doivent pas être utilisée en chirurgie par exemple.

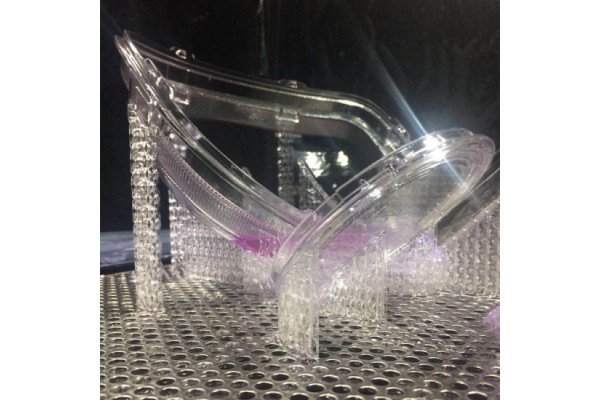

Les pièces imprimées en SLA subissent une préparation de nettoyage, de retrait des supports et de cuisson UV pour maximiser leurs propriétés. Les couches de construction peuvent encore apparaître.
Une opération additionnelle de finition pour de la brillance élevée peut être proposée.
Les pièces imprimées en SLA subissent une préparation de nettoyage, de retrait des supports et de cuisson UV pour maximiser leurs propriétés. Les couches de construction peuvent encore apparaître.
Une opération additionnelle de finition pour de la brillance élevée peut être proposée.
SLA / Plastique Transparent – Guide de conception
Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce
| Epaisseur de couches | 100 µm |
| Epaisseur mini de mur | 1 à 3 mm (1) |
| Dimensions maxi des pièces | Jusqu’à 1000 x 690 x 590 mm |
| Précision | ±0.2% |
| Mini détails | 0,5 mm |
| Imbrication de pièces | Non |
| Pièces articulables | Non |
| Matière biocompatible | Non |
(1) Selon dimensions, orientation, seuil de solidité, paramètres des supports, etc)
SLA / Plastique Transparent – Informations techniques
| MESURE | VALEUR | STANDARD |
| Densité | ~ 1,18 g/cm³ | |
| Force de traction sur l'axe Z | 47 à 54 MPa | ASTM D638M |
| Module de traction | 2.650 à 2.880 Mpa | ASTM D638M |
| Allongement à la rupture | 11 à 20 % | ASTM D638M |
| Résistance à la flexion | 2.040 à 2.370 Mpa | ASTM D790M |
| Module de flexion | 2.130 MPa | ASTM D790M |
| Izod – Résistance au choc entaillé | 20 – 30 J/m | ASTM D256A |
| Dureté (Shore D) | Shore D81 | ASTM D2240 |
| Température de fléchissement à la chaleur | ~49-50°C à 1,8 Mpa | ASTM D570-98 |
Les conditions de fabrication peuvent altérer ces valeurs.
PRÊT À COMMENCER VOTRE FABRICATION ?
Plus de 3500 d’entre vous utilisent x3D-Print
