ABS HDT 130°
La résine ABS HDT 130° blanche pour impression 3D SLA offre plusieurs avantages :
- Grande résistance thermique, jusqu’à 130°C
- Grande rigidité,
- Grande précision,
- Très étanche,
- Qualité de surface type pièce moulée,
- Détails fins visibles.
- Des pièces robustes pour environnements très chauds

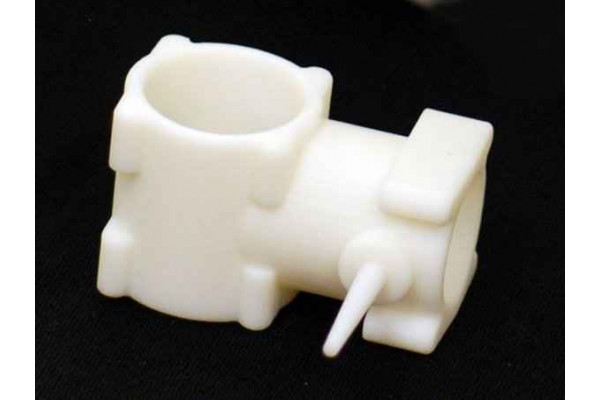

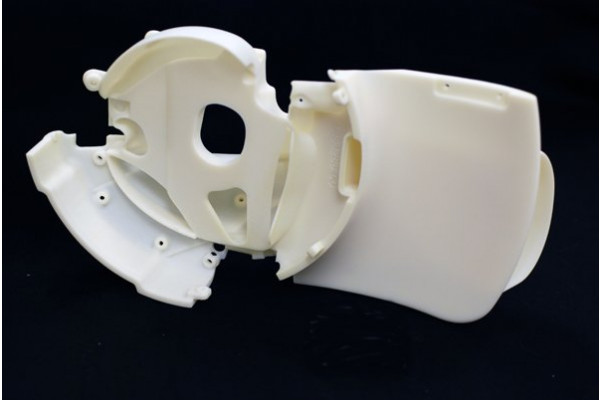

Applications de l'ABS HDT 130°
De couleur blanche, la matière ABS HDT 130° est généralement utilisée pour la production de pièces robustes soumises à des environnements très chauds, tels que :
- Des composants près d’un moteur,
- Des boîtiers électriques ou électroniques,
- Des carters, capots et autres,
- Des prototypes fonctionnels.

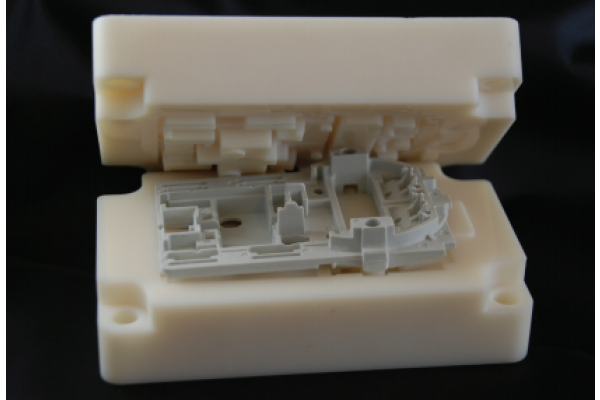

De plus, elle est idéale pour les procédés de métallisation ou l’outillage de moulage par injection.
Technologie d’impression 3D de l'ABS HDT 130°
Inventée dans les années 80, la stéréolithographie (SLA) est une technique dite d’impression 3D qui permet de fabriquer des objets solides à partir d’un fichier 3D et de résine. Cette dernière est une composition liquide de polymère et d’additifs (réactifs). Un faisceau laser dessine chaque couche du fichier 3D à la surface de la résine qui va se photo-polymériser. L'objet est ainsi obtenu par superposition de tranches fines de matière.
La stéréolithographie est la technique d'impression 3D la plus précise, et l'usage de la résine photo-sensible procure un état de surface lisse et étanche.
La stéréolithographie est la technique d'impression 3D la plus précise, et l'usage de la résine photo-sensible procure un état de surface lisse et étanche.
Informations complémentaires sur l'ABS HDT 130°
Ce procédé de fabrication ne permet pas de fabriquer des ensembles articulables, à l’inverse du procédé de frittage de poudre. De plus, de par leur composition, les résines d’impression 3D ne sont pas biocompatibles, les pièces ne doivent pas être utilisée en chirurgie par exemple.
Les pièces imprimées en SLA subissent une préparation de nettoyage, de retrait des supports et de cuisson UV pour maximiser leurs propriétés. Les couches de construction peuvent encore apparaître.
Une opération additionnelle de finition pour de la brillance élevée peut être proposée.
SLA / ABS HDT 130° – Guide de conception
Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce
| Epaisseur de couches | 100 µm |
| Epaisseur mini de mur | 1 à 3 mm selon les dimensions de la pièce |
| Dimensions maxi des pièces | Jusqu’à 500 x 500 x 568 mm |
| Précision | ±0.2% |
| Mini détails | 0,7 mm |
| Espace mini entre pièces à assembler | 0,5 mm |
| Imbrication de pièces | Non |
| Pièces articulables | Non |
| Matière biocompatible | Non |
SLA / ABS HDT 130° – Informations techniques
Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce
| MESURE | VALEUR | STANDARD |
| Densité | 1,61 g/cm³ | |
| Force de traction | 68 MPa | ASTM D638M |
| Module de traction | 10.500 Mpa | ASTM D638M |
| Allongement à la rupture | 1,1 % | ASTM D638M |
| Module de flexion | 10.000 Mpa | ASTM D790M |
| Température de fléchissement à la chaleur | 132°C à 0,45 Mpa | ASTM D648-98c |
| Izod – Résistance au choc entaillé | 17 J/m | ASTM D256A |
| Absorption de l'eau | 0,2 % | ASTM D570-98 |
Les conditions de fabrication peuvent altérer ces valeurs.
PRÊT À COMMENCER VOTRE FABRICATION ?
Plus de 3500 d’entre vous utilisent x3D-Print
