Cuivre CuNi2SiC

La fabrication additive (FA) a apporté une innovation significative aux dispositifs de gestion thermique et à l'électronique, vue la progression des applications d'échangeur de chaleur sélective / gestion thermique. Le cuivre pour impression 3D DMLS offre plusieurs avantages :

  • Excellentes conductivités thermique et électriques,
  • Densité supérieure à 99%, pureté env. 99.6%,
  • Très bonne résistance à la corrosion,
  • Propriétés structurelles supérieures,
  • Qualité de surface très lisse, Détails fins visibles,
  • Tolérances plus fines qu'en usinage.
  • Exploiter tout le potentiel d'un échangeur de chaleur.

impression 3D Cuivre DMLS

Applications du cuivre

Grâce à ses excellentes propriétés de conductivité, le cuivre CuNi2SiC est idéal pour fabriquer des pièces techniques telles que :

  • Des échangeurs de chaleur,
  • Des cols de tuyères,
  • Des refroidisseurs d'air de suralimentation,
  • Des bobines d'induction,
  • Des embouts de soudage par résistance,
  • Des pièces de moteurs de fusée,
  • Des composants électroniques.

Technologie d’impression 3D Cuivre DLMS

Le procédé de frittage laser direct de métal (DMLS) permet de produire des prototypes en métal parfaitement fonctionnels très rapidement (moins de 3 jours), des pièces fines de qualité type forge grâce à sa densité supérieure à 99%.
Le frittage laser fusionne la poudre par couches successives de 20 microns, ce qui permet de produire des pièces avec une qualité de surface très lisse, des détails très fins et surtout des pièces fonctionnelles de très grande qualité.

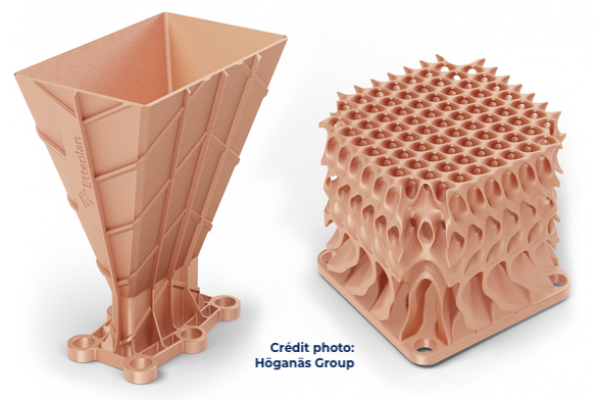

  • Fabrication Additive Cuivre

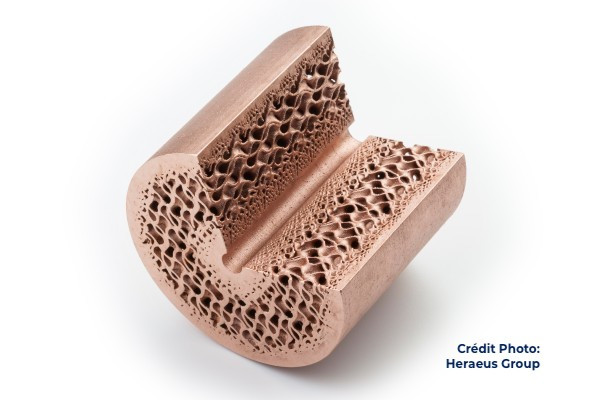

  • Fabrication Additive Cuivre DMLS

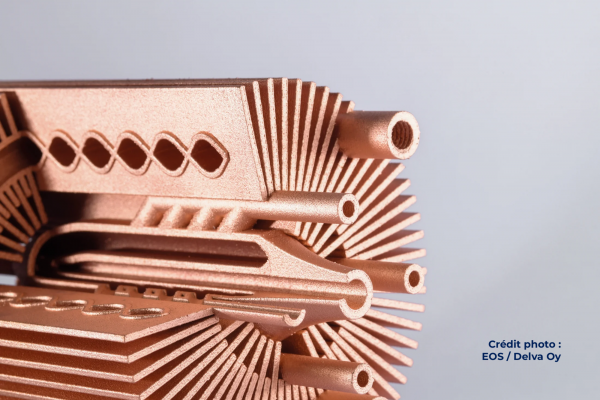

  • Fabrication Additive DMLS Cuivre

Informations complémentaires

Ce procédé de fabrication permet de fabriquer des ensembles articulables, avec une qualité de surface lisse et précise. Les tolérances sont supérieures à celles de l'usinage.

Télécharger la fiche technique

DMLS / Cuivre – Guide de conception

Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce

Epaisseur de couches 20 µm
Epaisseur mini de mur 0,5 mm
Dimensions maxi des pièces Jusqu’à Ø100 x 80 mm
Précision ±0.1 mm à ±0.2mm
Mini détails 0,5 mm
Imbrication de pièces Oui
Pièces articulables Oui
Matière biocompatible Non

Cuivre CuNi2SiC – Informations techniques

MESURE VALEUR STANDARD
Densité 8,9 g/cm³
Force de traction 200 MPa ASTM D638M
Allongement à la rupture 5 % ASTM D638M
Résistance à la flexion 70,5 MPa ASTM D790M
Module de flexion 180 MPa ASTM D790M
Taux de conductivité > 80 % ASTM E1004-17
Taux de porosité < 5% ASTM D2240

Les conditions de fabrication peuvent altérer ces valeurs. Les données affichées concernent les pièces sorties de machine, un procédé de traitement thermique peut améliorer ces données.
